Generátor funkcií DDS – 1 μHz – 10 MHz | S-LS-44
Generátor funkcií DDS – 1 μHz – 10 MHz | S-LS-44 s označením 10030383 od Steinberg Systems je profesionálne zariadenie, ktoré sa používa na vytváranie presných výstupných signálov užitočných na testovanie rôznych zariadení. Vďaka tomu bude model S-LS-44 používaný v priemyselnom sektore a výskumných strediskách, ako aj v elektronických dielňach. Zariadenie bolo navrhnuté tak, aby sa ľahko používalo profesionálmi aj amatérmi.
Účinnosť zariadenia bola zabezpečená tým, že bolo vybavené dvoma výstupnými kanálmi, ktoré fungovali nezávisle od seba. Môžu generovať rôzne signály súčasne, akoby ste mali dva funkčné generátory! Okrem toho vám vstavaný merač frekvencie 200 MHz umožní skontrolovať periódu, amplitúdu RMS a najvyššiu hodnotu.
Funkcia pamäte bola prispôsobená na uloženie a obnovenie 40 kombinácií nastavení. Toto je užitočné najmä vtedy, keď vykonávate úlohy, ktoré vyžadujú podobné hodnoty frekvencie, amplitúdy, posunov, tvarov vĺn atď. Činnosť ukladania a načítania parametrov je podrobne opísaná v návode na použitie.
Univerzálnosť generátora funkcií DDS je spôsobená tým, že sa do pamäte zariadenia nahrá 32 prechodov. Medzi ne patria sínusové, obdĺžnikové, trojuholníkové, píliarske a iné vlny, ktoré sú opísané v pokynoch. Zariadenie má tiež možnosť nastaviť impulzný cyklus vo výstupnom signáli.
Vďaka množstvu ďalších funkcií generuje model S-LS-44 vysoko kvalitný signál. Medzi nimi je m.in. schopnosť nastaviť moduláciu FM, FSK, ASK, PSK, ako aj frekvenčné a amplitúdové rozmnožovanie, ktoré vám umožňuje určiť začiatočný a konečný bod.
Dobre navrhnuté ochranné systémy zabezpečujú bezpečnosť zariadenia a používateľa. Zariadenie má okrem iného vstavanú prepäťovú ochranu, nadprúd. Výrobok je tiež odolný voči skratom a zmenám napätia.

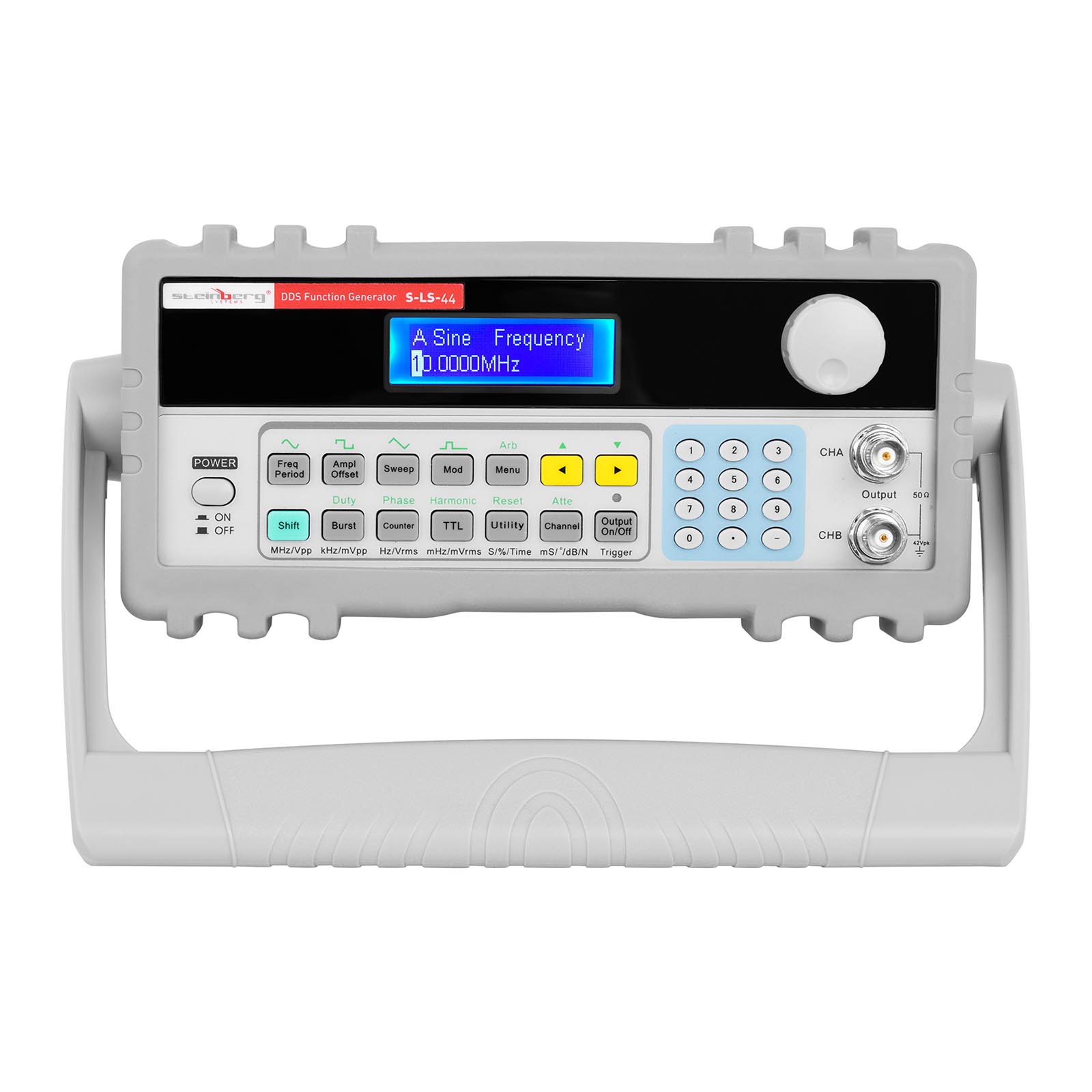

Ľahká obsluha je výsledkom použitia rýchlo sa otáčajúceho gombíka a klávesnice, ktoré umožňujú nastavenie parametrov.
- Frekvencie generujúce výkon do 10 MHz
- Presnosť – získanie jasných signálov bez rušenia
- Multifunkčnosť – frekvenčná, amplitúdová a fázová modulácia
- Praktické – funkcie stúpania frekvencie a amplitúdy
- Bezpečnosť – ochrana proti prepätiu, skratom a zmenám napätia
Technická špecifikácia:
Model | S-LS-44 |
Katalógové číslo | 10030383 |
Stav artiklu | Nový |
Displej | LCD |
Typ displeja | LCD |
Dĺžka napájacieho kábla | 1,74 m |
Napätie / frekvencia | AC 110 V / 220 V ± 10% pre výber, 50/60 Hz, maximálne 45 VA |
Charakteristika výstupného kanála A
Tvary signálu | 32 zaznamenaných tvarov vĺn, vrátane sínusovej, pravouhlej, trojuholníkovej atď. |
Dĺžka tvaru signálu | 1024 bodov |
Vertikálne rozlíšenie tvaru signálu | 8 bitov |
Vzorkovacia frekvencia | 100 MSa/s |
Úplné skreslenie sínusoidy | ≤ 1% (20 Hz – 200 kHz) |
Doba vzostupu / pádu pre štvorcový signál | ≤ 35 ns |
Úchylka štvorcový priebeh | ≤ 10% |
Pracovný cyklus – štvorcový priebeh | 1% – 99% |
Rozsah sínusovej frekvencie | 1 μHz – 10 MHz |
Rozsah ďalších frekvencií | 1 μHz – 5 MHz |
Zakres częstotliwości innych przebiegów | 1 μHz – 5 MHz |
Presnosť frekvencie | ± 5 x 0,00001 |
Stabilita frekvencie | ± 5 x 0,000001 / 3 hodiny |
Rozlíšenie amplitúdy | 2 mVpp – 20 Vpp, 1 μHz – 10 MHz (vysoká impedancia) |
Rezolúcia | 20 mVpp (amplitúda> 2 Vpp); 2 mVpp (amplitúda <2 Vpp) |
Presnosť amplitúdy | ± (1% + 2 mVrms) (vysoká impedancia, true RMS, frekvencia 1 kHz) |
Stabilita amplitúdy | ± 0,5% / 3 hodiny |
Rovinnosť amplitúdy | ± 5% (frekvencia 10 MHz) |
Impedancia výstupnej amplitúdy | 50 Ω |
Rozsah jednosmerného posunu | ± 10 V (vysoká impedancia, útlm 0 dB) |
Rozlíšenie DC offset | 20 mVdc |
Presnosť jednosmerného posunu | ± (1% + 20 mVdc) |
Časové rozpätie Sweep | 100 ms – 900 s |
Smer Sweep | Hore, dole, dole – hore |
Mód Sweep | lineárne, logaritmický |
Kontrola Sweep | Automaticky alebo manuálne |
Sériový režim – nosný signál | Signál kanála A |
Modulačný signál (FM) | Interný signál B kanála alebo externý signál |
Modulačná odchýlka (FM) | 0% – 20% |
Nosný signál | Kanálový signál A |
Sériový režim – spustenie | Signál TTL_A |
Počet sérií | 1 – 65000 cyklov |
Sériový režim | Interný TTL, externý, jednoduchý |
Kľúčenie FSK | Voľne nastaviteľná nosná frekvencia a skoková frekvencia |
Kľúčenie ASK | Voľne nastaviteľná amplitúda a amplitúda skoku |
Kľučenie PSK | Skoková fáza 0 – 360 °, maximálne rozlíšenie 1 ° |
Frekvencia prepínania | 10 ms – 60 s |
Charakteristika výstupného kanála B
Dĺžka tvaru signálu | 1024 bodov |
Vertikálne rozlíšenie tvaru signálu | 8 bitov |
Vzorkovacia frekvencia | 12,5 MSa/s |
Pracovný cyklus – štvorcový priebeh | 1% – 99% |
Frekvenčný rozsah | Sinusová vlna: 1 μHz – 1 MHz; Iné krivky: 1 μHz – 100 kHz |
Frekvenčné rozlíšenie | 1 μHz |
Presnosť frekvencie | ± 1 x 0,00001 |
Presnosť amplitúdy | 50 mVpp – 20 Vpp (vysoká impedancia) |
Rezolúcia | 20 mVpp |
Impedancia výstupnej amplitúdy | 50 Ω |
Sériový režim – nosný signál | Sygnał kanału B |
Sériový režim – spustenie | Sygnał TTL_B |
Počet sérií | 1 – 65000 cyklov |
Sériový režim | Interný TTL, externý, jednoduchý |

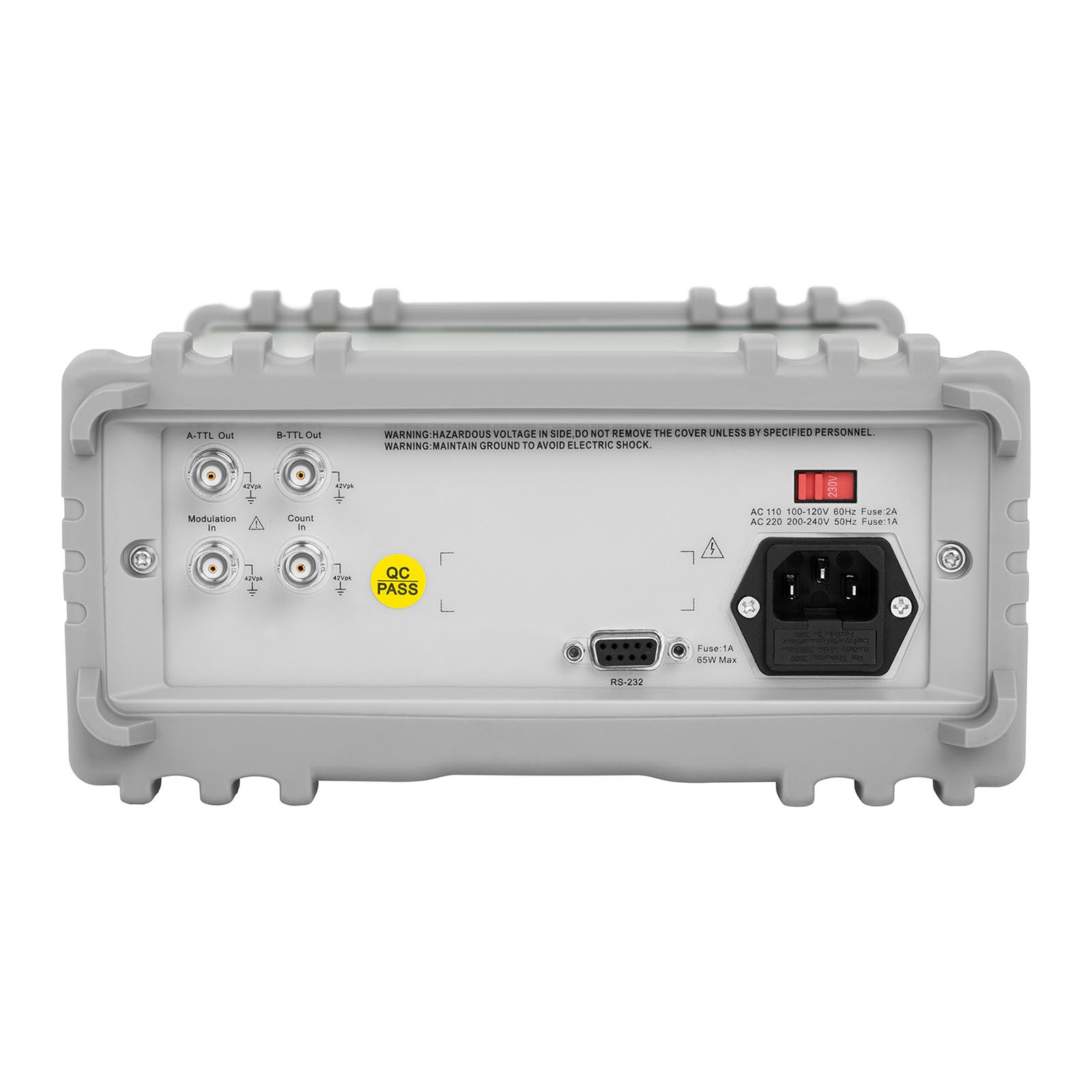

Charakteristika výstupu TTL
Charakteristika | Obdĺžnikový čas nábehu / klesania ≤ 20 ns |
Frekvencia TTL | 10 mHz – 1 MHz |
Amplitúdová charakteristika | TTL, kompatibilný s CMOS, nízka hladina <0,3 V, vysoká hladina> 4 V |
Celkové rozmery zariadenia
Rozmery (DxŠxV) | 38,50 x 26,50 x 11,50 cm |
Hmotnosť | 3,87 kg |
Rozmery zásielky (DxŠxV) | 42,00 x 29,50 x 19,00 cm |
Hmotnosť zásielky | 4,42 kg |
Obsha balenia:

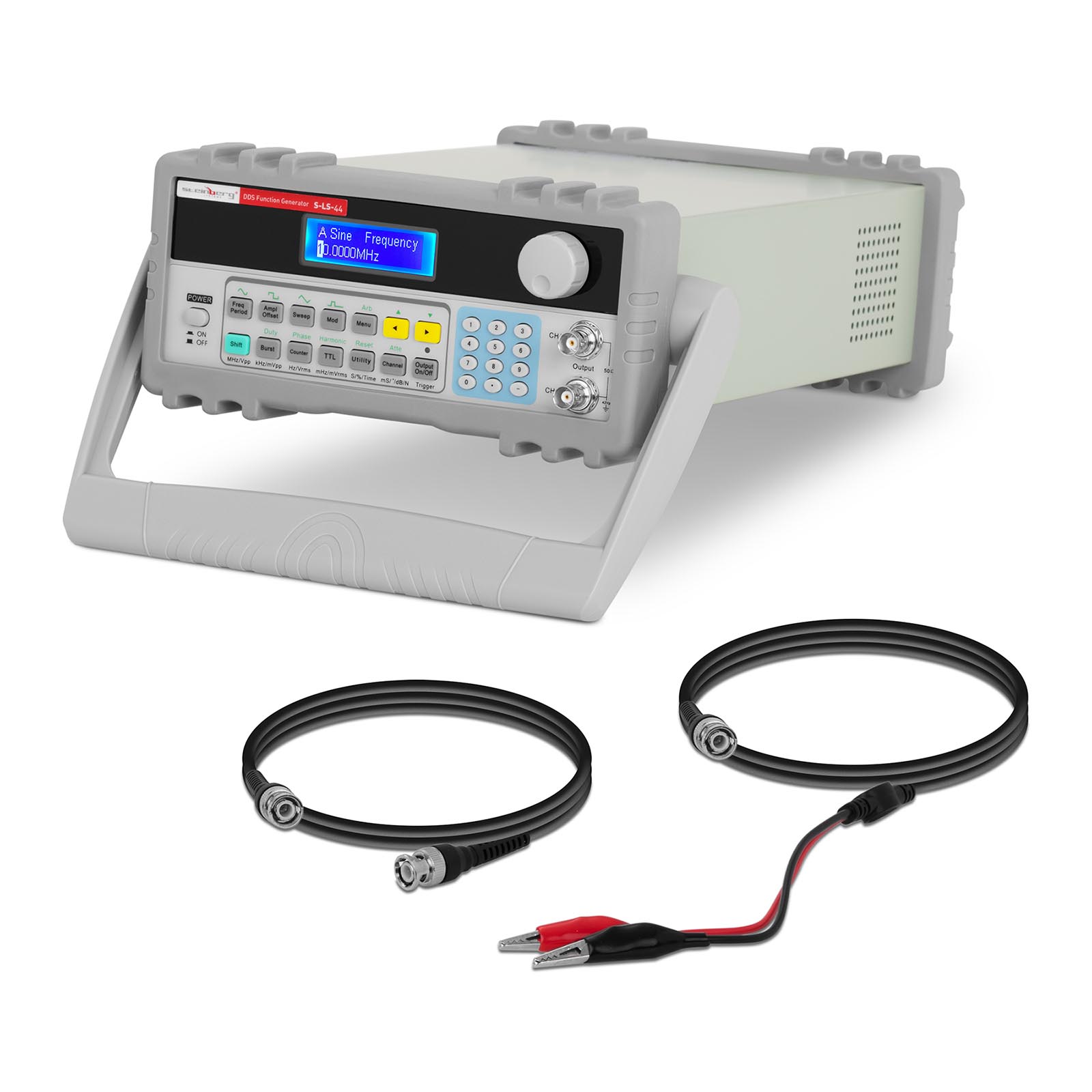

- Generátor funkcií DDS – 1 μHz – 10 MHz
- Napájací kábel
- Kábel TL-101
- Kábel TL-102
- Používateľská príručka
